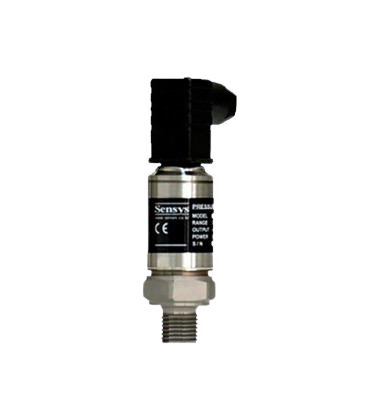

سنسور فشار سنسیس مدل M5256-11700E-350 BG SENSYS :
سایز سنسور 1.4 اینچ می باشد و نحوه اتصال به صورت کانکتوری می باشد
مدل سنسور به صورت سیلندری(استوانه ای) و بدون نمایشگر می باشد.
قابلیت کارکرد در دمای 40- الی 125+ درجه سانتیگراد را دارد.
قابلیت تحمل دمای سیال 20- الی 85+ درجه سانتی گراد را دارد.
نوع سنسورفشار به صورت فشارسوزنی می باشد.
تغذیه سنسور 9 الی 30 ولت DC دو سیم می باشد.
خروجی سنسور 4 تا 20 میلی آمپر می باشد.
بدنه از نوع قلمی با جنس استیل یک تکه از نوع 630
دارای گواهی CE اروپا
میزان فشار 0 الی 350 بار می باشد.
دارای درجه حفاظت IP67 می باشد.
میزان خطا در اندازه گیری FS %0.5
نوع سیال: گاز / مایعات
سنسور فشار(ترانسمیتر فشار):
سنسور فشار یکی از پر کاربردترین ابزارهای مورد استفاده در اتوماسیون صنعتی است.سنسور فشار امروزه در صنعت کاربرد بسیار گسترده ایی پیدا کرده است.این حسگر عموما برای سنجش مایعات و گازها مورد استفاده قرار میگیرد.
سنسور فشارسنج ،نیروی فشار را به یک سیگنال کوچک الکتریکی تبدیل میکند که قابل مخابره و نمایش است. به همین علت است که به این سنسورها ترانسمیتر (فرستنده)فشار نیز گفته میشود.
سنسور فشار سنسیس،سری M5256 از جمله سنسورهای اقتصادی و قیمت مناسب این شرکت میباشد.از ویژگی های این سری میتوان به موارد زیر اشاره کرد:
بدنه از نوع قلمی با جنس استیل یک تکه از نوع 630
رزوه 4/1 PT که یک حالت کوینگ دارد و به خاطر ویژگی این نوع رزوه،اتصال نیازی به واشر یا تفلون برای آب بندی ندارد.
رزوه با عملیات حرارتی سخت کاری شده که مقاومت آن را در برابر فشار و خوردگی سیال بالا میبرد و فشار وتنش های بالاتری را میتواند تحمل کند. به خاطر عملیات حرارتی، رنگ رزوه با رنگ بدنی متفاوت است.
قابلیت کارکرد در دمای 40- تا 125+ سانتیگراد
حفاظت ورودی ولتاژ از پلاریته معکوس یعنی اگر ورودی و خروجی را برعکس بزنید،مشکلی برای سیستم و دستگاه پیش نمی آید.
حفاظت سیگنال خروجی جریان از اتصال کوتاه یعنی اگر اتصال کوتاه شود،خروجی،مدار داخلی آن آسیب نمی بیند.
ورودی نسبت به خروجی تا VDC 500 عایق است،یعنی اگر شوک ولتاژی یا Over Voltage داشته باشید،تا VDC 500 به خروجی این ولتاژ منتقل نمیشود و سیستم اندازه گیری آسیبی نمیبیند.
تحمل دو برابر رنج فشار بدون آسیب دیدن سنسور (Proof pressure=x2 )به عبارتی اگر ترنسمیتر ما10 بار گیج باشد،تا 20 بار هم pressure Over داشته باشیم،به این ترنسمیتر آسیبی وارد نمیشود و از کالبیره خارج نمیشود.
دارای برگه کالیبراسیون اختصاصی هر ترانسیمتر
Accurcy یا دقت حداکثر %0.5 Full scale (به عنوان مثال نهایت خطای روی داده در یک ترانسمیتر 100 باری، 0.5 بار است)
رنج موجودی کامل از 3.5 تا 1000 بار گیج
دارای گواهی CE اروپا
در داخل کاتالوگ قید شده، اگر پنج برابر فشار کاری، ترنسمیتر به آن شوک و فشار وارد شود،ممکن است این ترنسمیتر آسیب ببیند ومقادیری که نمایش می دهد،دیگر مقادیر کالیبره و یا درست نباشد.
ولتاژ تغذیه 9 الی 30 ولت DC می باشد.
کاربردهای ترانسمیتر فشار سنسیس سریM5256 :
از این سری حتی برای سیالاتی مانند آب ترکیبی،بخار و سیالات نیمه خورنده می توان استفاده کرد.
تمامی کاربردهای هیدرولیک و پنوماتیک
مانیتورینگ و کنترل پروسه های صنعتی
کمپرسور ها و پمپ ها و بوستر پمپ ها
سیستم های تهویه مطبوع HVAC
سیستم های سرمایش و یخچال های صنعتی
ماشین آلات و تجهیزات کشاورزی
