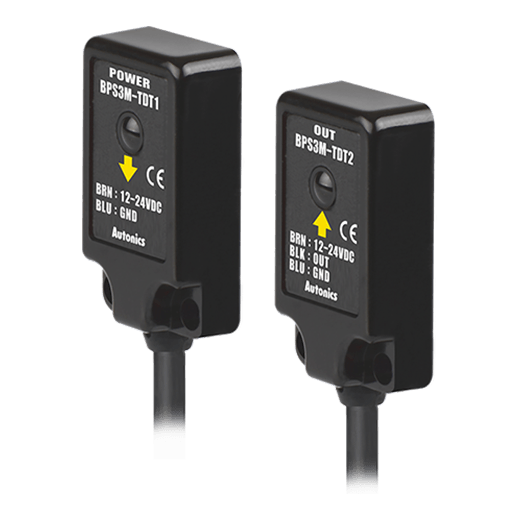

سنسورنوری آتونیکس سری BPS3M-TDT AUTONICS :
شکل سنسورنوری به صورت مکعبی و نوع تشخیص آن دو طرفه می باشد.
حالت کارکرد سنسور به صورت تاریک وصل DARK ON می باشد.
خروجی سنسوربه صورت منفی نرمال باز NPN – NO می باشد.
فرکانس سوئیچینگ این سنسور حداکثر 1 میلی ثانیه می باشد.
تغذیه سنسور 12 الی 24 ولت DC می باشد.
فاصله عملکرد سنسور 3 متر می باشد.
نحوه اتصال بصورت کابلی می باشد.
دارای درجه حفاظت IP67
نصب آسان بر اساس ساختار تخت سنسور
ساخت آتونیکس کره جنوبی
سنسور نوری چیست؟
سنسورهای نوری برای تشخیص اجسام در صنعت به کار میروند.مکانیزم عملکرد این حسگرها ارسال نور است. این سنسورها را فتوالکتریک نیز می نامند و در بازار آنها را با عنوان چشم الکتریکی نیز می شناسند.
سنسورهای نوری به سه دسته تقسیم میشوند:
1-یکطرفه Diffuse
2-رفلکتوری Retroreflective
3-دو طرفه Through-beam
سنسور های نوری سری BPS آتونیکس با داشتن ابعاد باریک و طراحی تخت و ابعاد فشرده قابلیت نصب آسان را دارد. نوع دو طرفه این سنسور توانایی تشخیص فواصل بلند تا فاصله 3 متر رادارد.
دو طرفه Through-beam :
سنسور نوری دو طرفه یکی از پرکاربردترین سنسورهای مورد استفاده در صنایع و سیستم های آنالوگ و دیجیتال می باشد.این سنسور از یک فرستنده و یک گیرنده مستقل تشکیل شده که به صورت مجزا و روبروی همدیگر متصل میشوند.عملکرد آنها بر اساس ارسال امواج مادون قرمز مدوله شده از فرستنده و دریافت امواج توسط گیرنده می باشد.در صورتی که بین فرستنده و گیرنده تنها یک اشعه ارسال شود،قرار گرفتن یک مانع کوچک در مسیر اشعه موجب فعال شدن سیگنال آلارم می شود. از همین خصوصیت میتوان جهت تشخیص وجود موانع،اشیاء،شمارش محصولات ،کنترل خط تولیدو…استفاده نمود.فاصله سوئیچینگ این سنسور در برخی موارد به بیش از 100 متر نیز می رسد.
سنسورهای نوری به لحاظ شیوه عملکرد به دو نوع Light on , Dark on تقسیم بندی میشوند:
Light on : در حالت عادی که مانعی مقابل سنسور وجود ندارد خروجی سنسور غیر فعال است و در صورت عملکرد سنسور خروجی از حالت غیر فعال به فعال تغییر می یابد..(خروجی N.O )
Dark on :در حالت عادی که مانعی مقابل سنسور وجود ندارد خروجی سنسور فعال است و در صورت عملکرد سنسور خروجی از حالت فعال به غیر فعال تغییر می یابد.(خروجی N.C )
