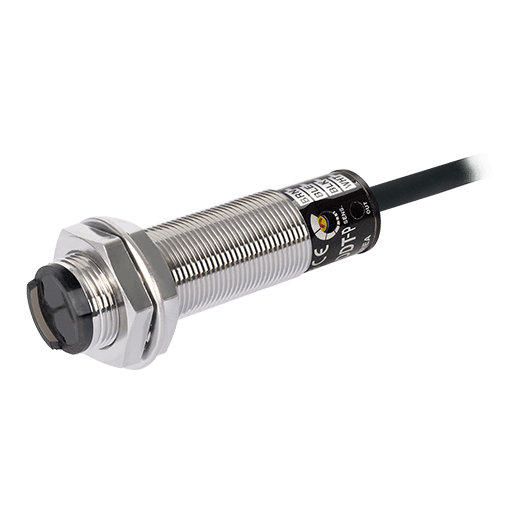

سنسور نوری آتونیکس مدل BR100-DDT-P

سنسورنوری آتونیکس سری BR100-DDT-P AUTONICS :
حالت کارکرد سنسور به صورت روشن وصل / تاریک وصل – LIGHT ON / DARK ON می باشد.
شکل سنسورنوری به صورت سیلندری(استوانه ایی) و نوع تشخیص آن یکطرفه می باشد.
خروجی سنسوربه صورت مثبت نرمال باز PNP – NO می باشد.
فرکانس سوئیچینگ این سنسور حداکثر 1 میلی ثانیه می باشد.
تغذیه سنسور 12 الی 24 ولت DCمی باشد.
فاصله عملکرد سنسور 10 سانتی متر می باشد.
نحوه اتصال بصورت کابلی می باشد.
دارای درجه حفاظت IP66
مقاوم در برابر نویز محیط
شرایط آسان تعمیر و نگه داری و سیم کشی با انواع اتصال
دارای شعاع مادون قرمز باریک(مدل های یک طرف)
محافظت شده در برابر تعویض قطب مثبت و منفی و جریان بیش از حد
ساخت آتونیکس کره جنوبی
سنسور نوری چیست؟
سنسورهای نوری برای تشخیص اجسام در صنعت به کار میروند.این سنسورها را فتوالکتریک نیز می نامند.مکانیزم عملکرد این حسگرها ارسال نور است.در بازار آنها را با عنوان چشم الکتریکی نیز می شناسند.
سنسورهای نوری به سه دسته تقسیم میشوند:
1-یکطرفه Diffuse
2-رفلکتوری Retroreflective
3-دو طرفه Through-beam
سنسورهای نوری استوانه ایی با قطر 18 میلیمتر سری BR آتونیکس توانایی تشخیص فواصل بلند تا 20متر (نوع دو طرفه) و پاسخ زمانی سریع کمتر از 1 میلی ثانیه را دارا هستند.همچنین این سری به دلیل داشتن سیستم تحلیل سیگنال دیجیتال دارای مقاومت مناسبی در برابر نویز می باشد.
یکطرفه Diffuse :
در این نوع سنسور ها بخش فرستنده و گیرنده در کنار یکدیگر و در داخل یک کیس قرار دارند.نوار ارسال شده توسط فرستنده به صورت مستقیم در محیط پخش می شوند و اگر به مانعی برخورد کند به صورت مستقیم و غیر مستقیم منعکس می شود که میزان انعکاس این نور بستگی به رنگ،نوع سطح،حجم و زاویه مانع دارد.
انعکاس سطوح روشن و صیقلی بیش از سطوح تیره و غیر صیقلی بوده،نور انعکاس یافته توسط گیرنده این سنسوردریافت و در صورتی که میزان این نور به حد کافی باشد خروجی تغییر وضعیت می دهد.دقت شود که فاصله سوئیچینگ این نوع سنسور بستگی به میزان انعکاس نور مدوله شده دارد لذا سطوح روشن و صیقلی از فاصله دوری قابل تشخیص می باشند.
همان طور که بیان شد رنگ اجسام در تشخیص آنها بسیار موثر است ،به طور کلی سنسورهای نوری یک طرفه قادر به تشخیص این اجسام روشن با سطح بازتابش صیقلی مانند اجسام زیر می باشند:
مقوا با رنگ های روشن
پارچه با رنگ های روشن
شیشه های روشن
پلاستیک های روشن
دقت شود که این نوع سنسور قادر به تشخیص پلاستیک های مات سیاه،لاستیک های سیاه و پارچه های تیره نمی باشد و برای تخیص این اجسام میتوان از دو نوع دیگر سنسور نوری(رفلکتوری و دو طرفه)استفاده کرد،البته این اجسام را می توان توسط سنسورهای خازنی و آولتراسونیک تشخیص داد.
برای نصب سنسورهای یک طرفه باید دقت شود که زمینه پشت سنسور را جذب یا منحرف کند تا در صورتی که مانعی روبروی سنسور وجود نداشت،نور منعکس شده به سنسور باعث فعال شدن سنسور نشود.سنسور نوری یک طرفه کمترین فاصله سوئیچینگ را در بین انواع سنسور نوری دارد البته این فاصله نسبت به فاصله سوئیچینگ سنسورهای القایی و خازنی بسیار بیشتر است.
کاربردهای رایج سنسورهای نوری یک طرفه شامل موارد زیر است:
1-کنترل وضعیت قطعه کار بر روی نوار نقاله ،دقت شود در این کاربرد می بایست پتانسیومتر حساسیت سنسور را طوری تنظیم کرد که فقط قطعات با وضعیت صحیح را تشخیص دهد
2-کنترل شکل و موقعیت قطعه کار
سنسورهای نوری به لحاظ شیوه عملکرد به دو نوع Light on , Dark on تقسیم بندی میشوند:
Light on : در حالت عادی که مانعی مقابل سنسور وجود ندارد خروجی سنسور غیر فعال است و در صورت عملکرد سنسور خروجی از حالت غیر فعال به فعال تغییر می یابد..(خروجی N.O )
Dark on :در حالت عادی که مانعی مقابل سنسور وجود ندارد خروجی سنسور فعال است و در صورت عملکرد سنسور خروجی از حالت فعال به غیر فعال تغییر می یابد.(خروجی N.C )
