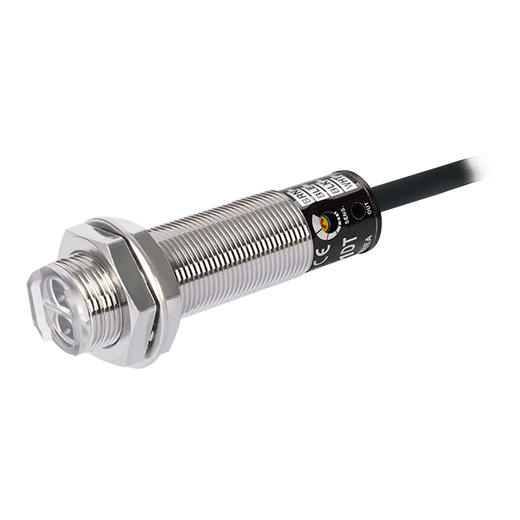

سنسور نوری آتونیکس مدل BR3M-MDT

سنسورنوری آتونیکس سری BR3M-MDT AUTONICS :
شکل سنسورنوری به صورت سیلندری(استوانه ایی) و نوع تشخیص آن آینه دار(رفلکتوری) می باشد.
حالت کارکرد سنسور به صورت روشن وصل –تاریک وصل – DARK ON/LIGHT ON می باشد.
خروجی سنسوربه صورت منفی نرمال باز NPN – NO می باشد.
فرکانس سوئیچینگ این سنسور حداکثر 1 میلی ثانیه می باشد.
تغذیه سنسور 12 الی 24 ولت DC می باشد.
فاصله عملکرد سنسور 3 متر می باشد.
نحوه اتصال بصورت کابلی می باشد.
دارای درجه حفاظت IP66
مقاوم در برابر نویز محیط
شرایط آسان تعمیر و نگه داری و سیم کشی با انواع اتصال
دارای شعاع مادون قرمز باریک(مدل های یک طرف)
محافظت شده در برابر تعویض قطب مثبت و منفی و جریان بیش از حد
ساخت آتونیکس کره جنوبی
سنسور نوری چیست؟
سنسورهای نوری برای تشخیص اجسام در صنعت به کار میروند.این سنسورها را فتوالکتریک نیز می نامند.مکانیزم عملکرد این حسگرها ارسال نور است.در بازار آنها را با عنوان چشم الکتریکی نیز می شناسند.
سنسورهای نوری به سه دسته تقسیم میشوند:
1-یکطرفه Diffuse
2-رفلکتوری Retroreflective
3-دو طرفه Through-beam
سنسورهای نوری استوانه ایی با قطر 18 میلیمتر سری BR آتونیکس توانایی تشخیص فواصل بلند تا 20متر (نوع دو طرفه) و پاسخ زمانی سریع کمتر از 1 میلی ثانیه را دارا هستند.همچنین این سری به دلیل داشتن سیستم تحلیل سیگنال دیجیتال دارای مقاومت مناسبی در برابر نویز می باشد.
رفلکتوری Retroreflective :
سنسور نوری رفلکتوری براساس نور مدوله شده و دریافت انعکاس این نور از رفلکتور عمل میکند.در این سنسور بخش فرستنده و گیرنده در کنار یکدیگر در داخل یک کیس نصب می شوند و نور مدوله شده در فضا منتشر میشود،در روبروی سنسور یک رفلکتور نصب می شودو با برخورد این نور به رفلکتور نور تحت زاویه ای معین به صورت یک خط مستقیم به سمت گیرنده سنسور انعکاس داده میشود،در صورتی که یک مانع در مسیر انعکاس این نور قرار گیرد،دیگر امکان دریافت نور توسط گیرنده فراهم نیست در نتیجه سنسور وجود مانع را تشخیص داده و خروجی سنسور تغییر وضعیت می دهد.
سنسور نوری رفلکتوری فاصله سوئیچینگ بیشتری نسبت به سنسور نوری یک طرفه دارد اما فاصله سوئیچینگ آن کمتر از سنسور نوری دو طرفه می باشد.
کاربردهای رایج سنسور نوری رفلکتوری شامل موارد زیر می باشد:
1- شمارش قطعات عبوری از روی نوار نقاله،در این کاربرد فقط نیاز به نصب رفلکتور در یک طرف نوار نقاله می باشد و نیازی به کابل کشی در سمتی که رفلکتور نصب شده نمی باشد و امکان شمارش اجسام مات و سیاه نیز با استفاده ازاین نوع سنسور وجود دارد.
2- کنترل میزان شل شدن پارچه یا ورق توسط چند سنسور نوری رفلکتوری ،دقت شود که استفاده از این نوع سنسور فقط برای کنترل حرکت پارچه یا ورق های تیره امکان پذیر می باشد
سنسورهای نوری به لحاظ شیوه عملکرد به دو نوع Light on , Dark on تقسیم بندی میشوند:
Light on : در حالت عادی که مانعی مقابل سنسور وجود ندارد خروجی سنسور غیر فعال است و در صورت عملکرد سنسور خروجی از حالت غیر فعال به فعال تغییر می یابد..(خروجی N.O )
Dark on :در حالت عادی که مانعی مقابل سنسور وجود ندارد خروجی سنسور فعال است و در صورت عملکرد سنسور خروجی از حالت فعال به غیر فعال تغییر می یابد.(خروجی N.C )
