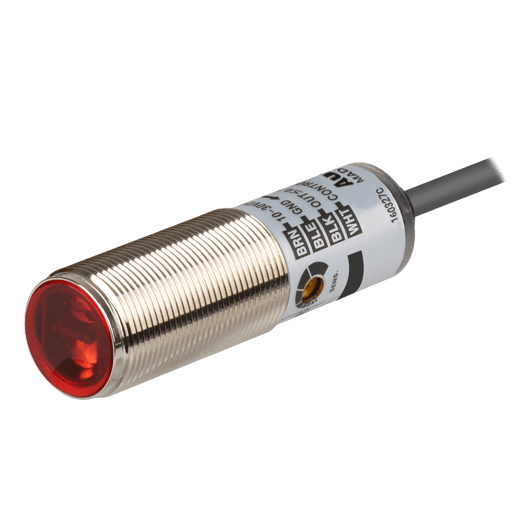

سنسورنوری آتونیکس سری BRQM400-DDTA-P AUTONICS :
شکل سنسورنوری به صورت سیلندری(استوانه ایی) و نوع تشخیص آن دو طرفه می باشد.
حالت کارکرد سنسور به صورت روشن وصل / تاریک وصل – LIGHT ON / DARK ON می باشد.
خروجی سنسوربه صورت مثبت نرمال باز PNP – NO می باشد.
فرکانس سوئیچینگ این سنسور حداکثر 1 میلی ثانیه می باشد.
تغذیه سنسور 12 الی 24 ولت VDC می باشد.
فاصله عملکرد سنسور 40 سانتی متر می باشد.
نحوه اتصال بصورت کابلی می باشد.
دارای درجه حفاظت IP67
مقاوم در برابر نویز محیط
شرایط آسان تعمیر و نگه داری و سیم کشی با انواع اتصال
دارای شعاع مادون قرمز باریک(مدل های یک طرف)
محافظت شده در برابر تعویض قطب مثبت و منفی و جریان بیش از حد
ساخت آتونیکس کره جنوبی
سنسور نوری چیست؟
سنسورهای نوری برای تشخیص اجسام در صنعت به کار میروند.این سنسورها را فتوالکتریک نیز می نامند.مکانیزم عملکرد این حسگرها ارسال نور است.در بازار آنها را با عنوان چشم الکتریکی نیز می شناسند.
سنسورهای نوری به سه دسته تقسیم میشوند:
1-یکطرفه Diffuse
2-رفلکتوری Retroreflective
3-دو طرفه Through-beam
سنسورهای نوری استوانه ایی با قطر 18 میلیمتر سری BR آتونیکس توانایی تشخیص فواصل بلند تا 20متر (نوع دو طرفه) و پاسخ زمانی سریع کمتر از 1 میلی ثانیه را دارا هستند.همچنین این سری به دلیل داشتن سیستم تحلیل سیگنال دیجیتال دارای مقاومت مناسبی در برابر نویز می باشد.
دو طرفه Through-beam
سنسور نوری دو طرفه یکی از پرکاربردترین سنسورهای مورد استفاده در صنایع و سیستم های آنالوگ و دیجیتال می باشد.این سنسور از یک فرستنده و یک گیرنده مستقل تشکیل شده که به صورت مجزا و روبروی همدیگر متصل میشوند.عملکرد آنها بر اساس ارسال امواج مادون قرمز مدوله شده از فرستنده و دریافت امواج توسط گیرنده می باشد.در صورتی که بین فرستنده و گیرنده تنها یک اشعه ارسال شود،قرار گرفتن یک مانع کوچک در مسیر اشعه موجب فعال شدن سیگنال آلارم می شود. از همین خصوصیت میتوان جهت تشخیص وجود موانع،اشیاء،شمارش محصولات ،کنترل خط تولیدو…استفاده نمود.فاصله سوئیچینگ این سنسور در برخی موارد به بیش از 100 متر نیز می رسد.
سنسورهای نوری به لحاظ شیوه عملکرد به دو نوع Light on , Dark on تقسیم بندی میشوند:
Light on : در حالت عادی که مانعی مقابل سنسور وجود ندارد خروجی سنسور غیر فعال است و در صورت عملکرد سنسور خروجی از حالت غیر فعال به فعال تغییر می یابد..(خروجی N.O )
Dark on :در حالت عادی که مانعی مقابل سنسور وجود ندارد خروجی سنسور فعال است و در صورت عملکرد سنسور خروجی از حالت فعال به غیر فعال تغییر می یابد.(خروجی N.C )
